Создание модели и векторов для таблички.

0
#154 от 10:30
Domovoi
Был вчера
50 тем
8 сообщений
Рейтинг: 10193
Репутация: 6
На сайте 2 года
Чтобы создать модель и векторы:

Создайте модель:
Откройте диалог Новая модель.
Введите:
Ширину (Х), равную 500.

Высоту (Y), равную 300.

В качестве Единиц измерения выберите мм.
Задайте Разрешение примерно 1500 x 900 точек.
Нажмите кнопку OK.
Создайте вектор, представляющий границу таблички:
Выберите опцию Вектор > Создать > Прямоугольник. Откроется панель Параметры инструмента: Создание Прямоугольника.
Выберите Прямоугольник.
Введите:
Ширину, равную 450.

Высоту, равную 250.

Радиус угла, равный 50.

Выберите опцию Инвертировать углы.

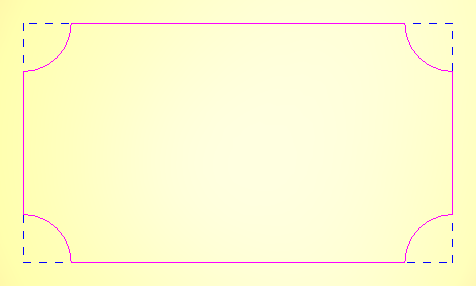

Нажмите Создать. ArtCAM создает вектор и открывает его в 3D-виде:


Создайте смещение вектора от края таблички, чтобы получить границу:
Выберите опцию Вектор > Смещение. Откроется панель Параметры инструмента: Смещение векторов.
Введите Расстояние смещения, равное 30.
Выберите опцию Внутрь/слева.
Выберите опцию Фаской.

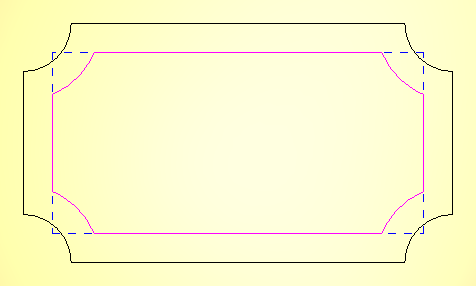

Щелкните Смещение. ArtCAM создает вектор и открывает его в 3D-виде:


Щелкните мышью по 3D-виду, чтобы погасить векторы.
Создайте векторный текст:
Выберите опцию Вектор > Создать > Текст. Откроется панель Параметры инструмента: Текст.
В списке Шрифт выберите Tahoma.
Выберите Размер, равный 55 мм.
Щелкните мышью по 3D-виду и введите Reception.

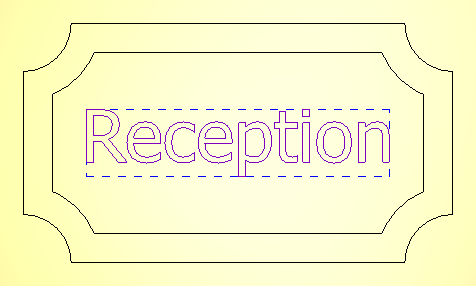

Нажмите Создать. ArtCAM создает вектор и открывает его в 3D-виде.
Выберите опцию Вектор > Выровнять > По центру модели, чтобы поместить векторный текст в центре таблички:


Щелкните мышью по 3D-виду, чтобы погасить векторы.
