Стробоскоп для дискотеки

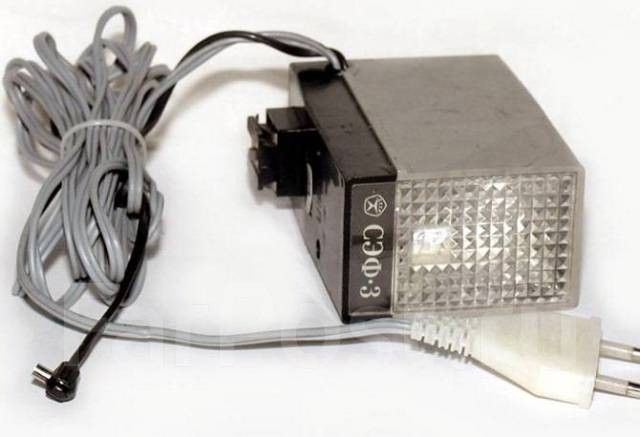

Если в вашем распоряжении оказались детали от старой фотовспышки, то совсем несложно собрать автомат световых эффектов, который называют стробоскопом. Работа его в затемненном помещении создает эффект «застывших» или неестественно «дергающихся» людей, который, я думаю, наблюдали многие.

Основная деталь устройства – импульсная лампа ИФК-120. Это импульсный газоразрядный прибор, который состоит из баллона со впаянными в него тугоплавкими электродами – анодом и катодом. Сам баллон заполнен инертным газом. Третий электрод – металлизированное покрытие, которое в виде полоски нанесено на наружный слой баллона.

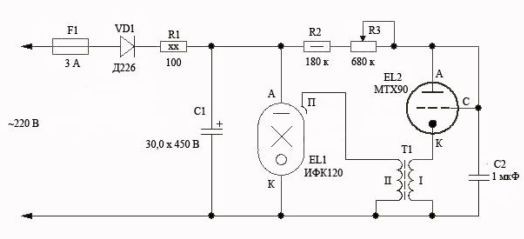

Если подать на электроды рабочее напряжение (для ИФК-120 – 300 В), а на поджигающий электрод импульс высокого (10 кВ) напряжения, то произойдет разряд, сопровождающийся яркой вспышкой света, который, если его не прекратить, перейдет в дуговой. Управляет импульсной лампой генератор, собранный на тиратроне тлеющего разряда МТХ90, а теперь разберем работу схемы.

В момент включения питания начинается зарядка конденсатора С1 напряжением, поступающим через предохранитель F1, токоограничивающий резистор R1 и выпрямительный диод VD1. Одновременно с ним начинается зарядка конденсатора С2, но через дополнительную цепочку R2, R3. Как только напряжение на нем достигнет напряжения 90 В тиратрон EL2 откроется и конденсатор разрядится через обмотку I импульсного трансформатора Т1.

На вторичной обмотке трансформатора появится импульс высокого напряжения, который поступит на поджигающий электрод импульсной лампы EL1. За счет энергии, запасенной конденсатором С1 произойдет электрический разряд, сопровождающийся яркой вспышкой, энергия конденсатора иссякнет и разряд прекратится, поскольку благодаря резистору R1 относительно большого номинала рабочее напряжение на лампе поддерживаться не сможет. После этого процесс повторится. Поскольку R3 переменный, то скорость зарядки конденсатора С2 можно регулировать в определенных пределах в процессе работы для получения максимального стробоскопического эффекта.

Длительность разряда-вспышки зависит от емкости конденсатора – чем больше емкость, тем больше длительность и визуальная яркость, но злоупотреблять этим не нужно – при чрезмерно большой емкости ресурс работы лампы сильно сократится. Для небольших залов я бы даже рекомендовал уменьшить емкость С1 до 20 и даже 10 мкФ. Рабочее напряжение конденсатора, конечно, не должно быть ниже 400 В, тип конденсатора – электролитический. При сборке стробоскопа не перепутайте полярность подключения диода VD1 и конденсатора С1, иначе последний может взорваться.

Трансформатор можно выполнить на обрезке ферритового стержня от магнитной антенны карманного приемника длиной 5-10 см. Подойдет и круглый, и плоский стержень, и даже обломок кольца или ферритового сердечника трансформатора импульсного блока питания, скажем, телевизора. При изготовлении трансформатора первой наматывается обмотка II, которая содержит 400 – 500 витков любого обмоточного провода диаметром 0.2 – 0.5 мм. Мотать нужно слоями, стараясь укладывать виток к витку, между слоями обязательно проложите слой изоленты или конденсаторной бумаги. В противном случае трансформатор может пробить высоким напряжением.

Поверх вторичной обмотки после очередного слоя изоляции нужно намотать еще 5 – 6 витков провода диаметром 0.5 – 0.8 мм. Это будет первичная обмотка. Обратите внимание на токоограничивающий резистор R1. Его рассеиваемая мощность – не менее 20 Вт. Если не удастся найти готового или составить его из нескольких меньшей мощности, то вместо резистора можно использовать спираль для электроплитки мощностью 500 Вт, намотанную на любой подходящий каркас – нагреваться спираль практически не будет.

Собранная из исправных деталей схема в наладке не нуждается, настройка сводится к регулировке частоты генератора резистором R3 для достижения эффекта «прерывистого движения».

Внимание! Прибор имеет бестрансформаторное питание и во время работы все его элементы находятся под опасным для жизни напряжением. Перед тем, как внести какие-либо изменения в схему, обязательно отключите конструкцию от сети и разрядите конденсатор С1.
