Фото взято из сети интернет.
Всем привет, сейчас добавлю, схему задержки выключения!

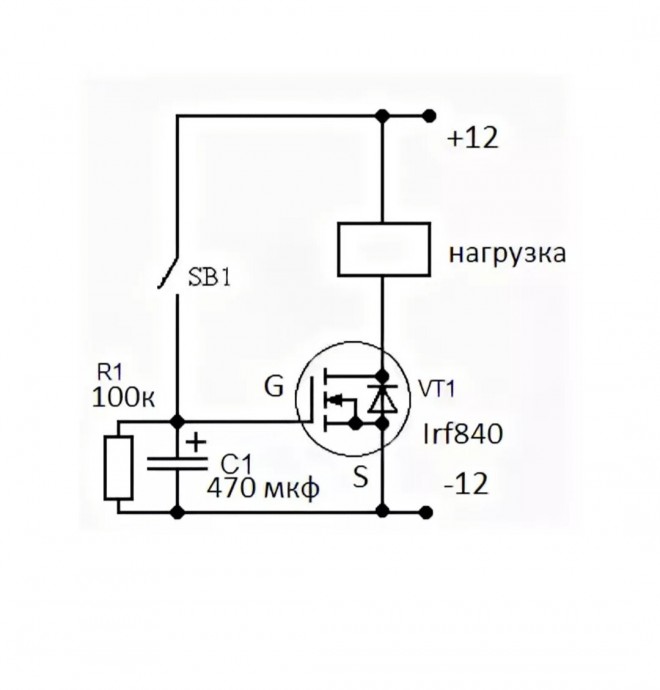

Схема найдена в сети
Посчитал что схемка нормальная, собрана на полевом транзисторе.
Поискал в закромах детали ,чего не хватило купил (стоят совсем не дорого)
Делов на 5 минут, детали такие:
1. Транзистор IRF 840 N N-канальный
2. Резистор 100к, 0.5вт (можно и 1вт)
3. Конденсатор электролитический 16V 470µF
4. Реле на 12 вольт
Добавлю что нужно дополнительное питание 12 вольт.
вот такая простая схема.
